Bohr-Ablauf -
Von der Bohrung bis zur Anbindung

Schnell, sicher und unkompliziert - dafür stehen die Bohrungen von Geo Bohrtechnik. Hier zeigen wir Ihnen, wie die Bohrung vorgenommen wird - klicken Sie sich durch.

Bildergalerie

Ablauf 01

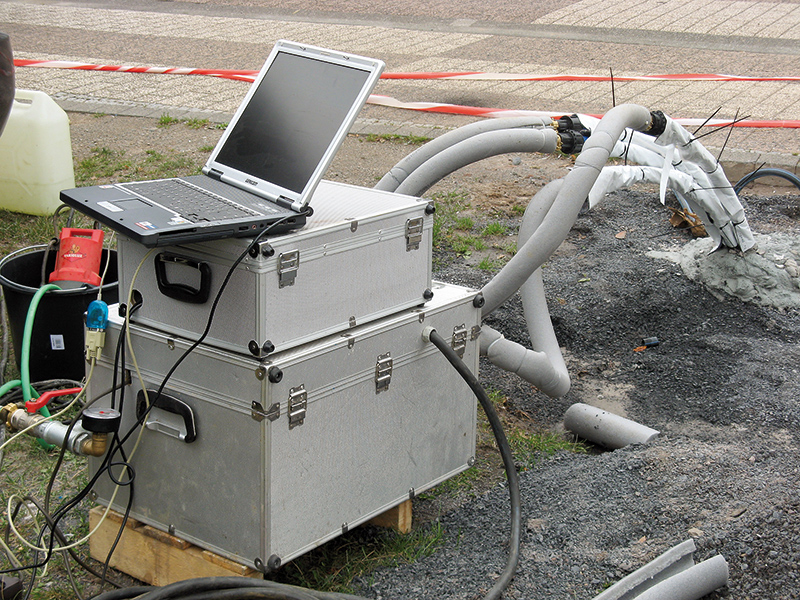

Für Anlagen >30 kW Heizleistung wird mit einer Testbohrung ein „Geothermal Response Test“ vorgenommen. So werden der Bohrlochwiderstand und die Wärmeleitfähigkeit des Untergrunds bestimmt.

Ablauf 02

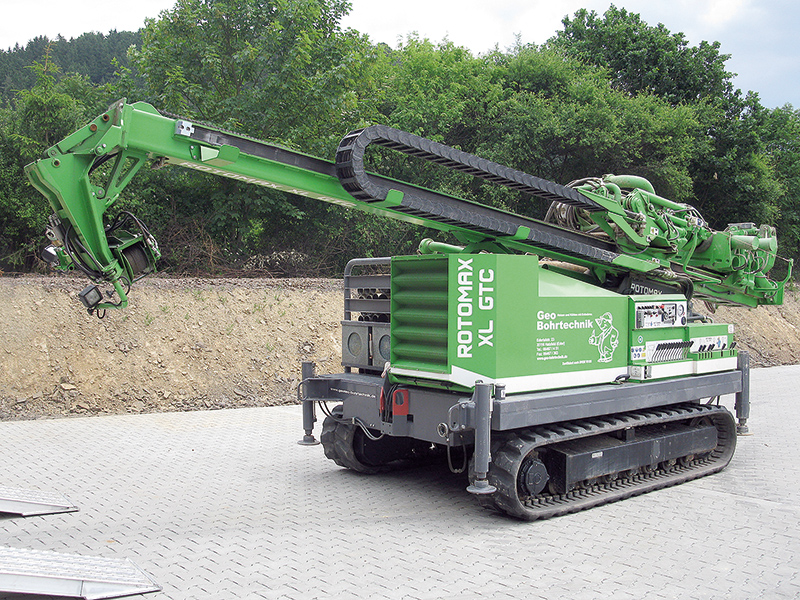

Unsere Bohrgeräte fahren auf Gummiketten und sind an nahezu jedem Ort einsetzbar. Gesamtlänge mit Mast: 8m, Breite: 2,40m, Höhe: 2,75m, Gewicht: 15t. Der Neigungs- und Steigungswinkel beträgt maximal 15%.

Ablauf 03

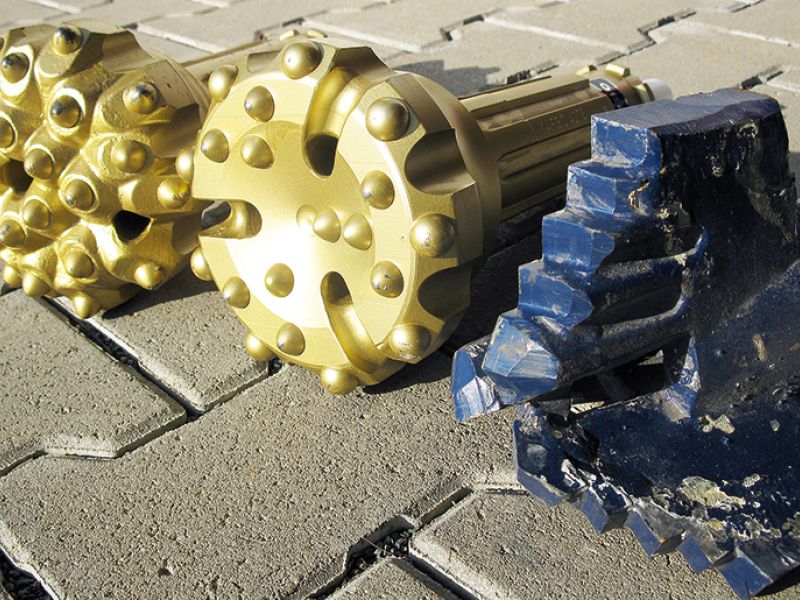

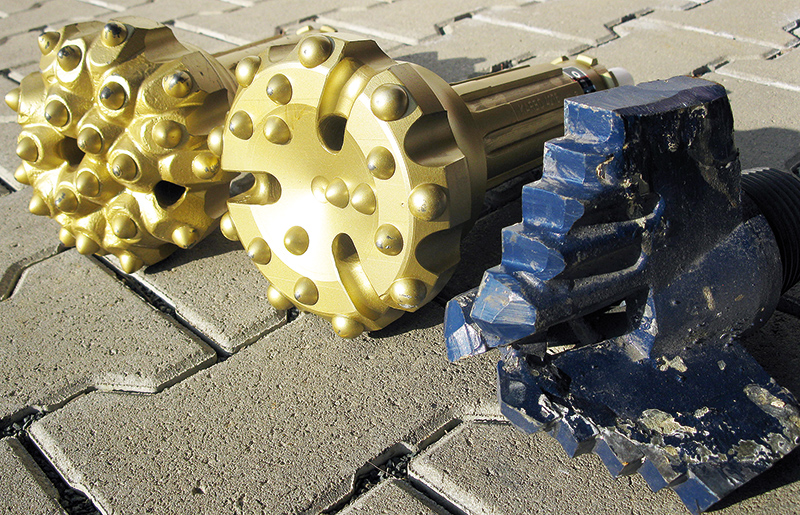

Je nach Untergrund kommen das Spülbohr- oder das Imloch-Hammerbohrverfahren zum Einsatz.

Ablauf 04

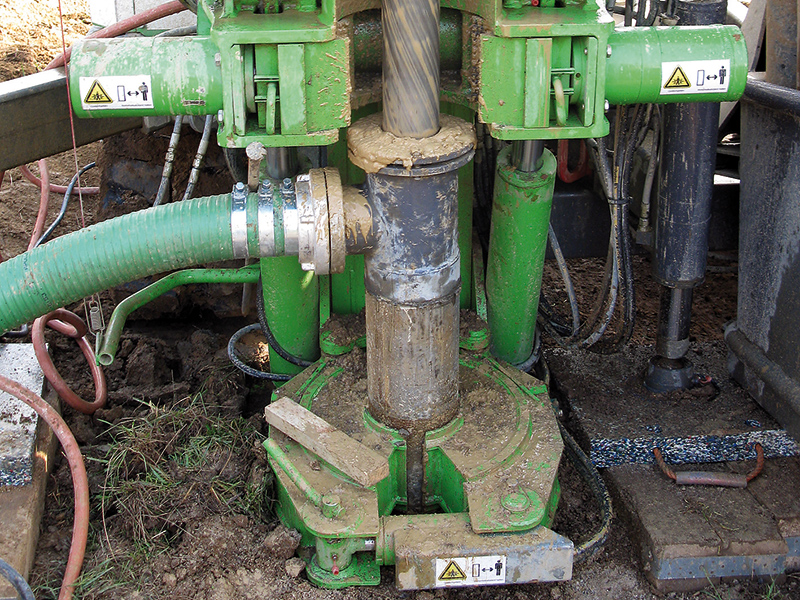

Das Abpumpen des Bohrschlamms geschieht direkt am Austrittsloch der Bohrung.

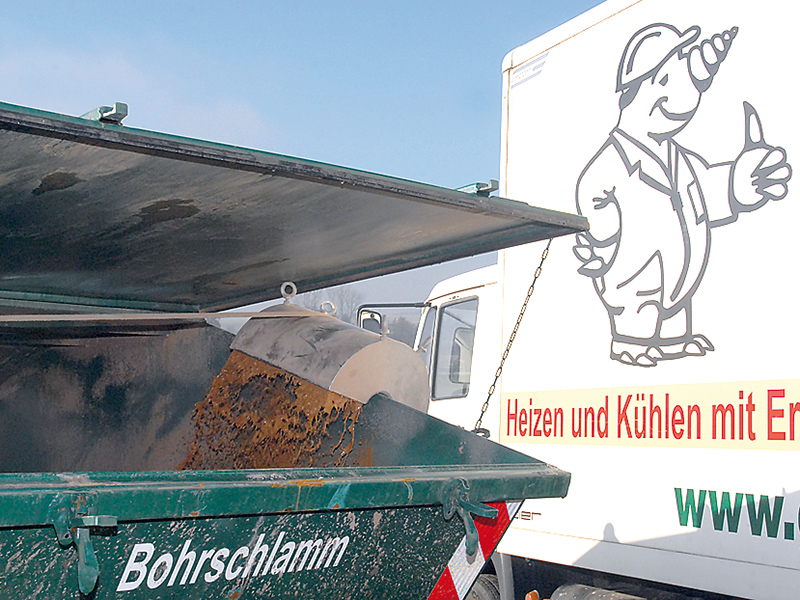

Ablauf 05

Der anfallende Bohrschlamm wird direkt in Container gepumpt – dadurch bleibt die Baustelle sauber.

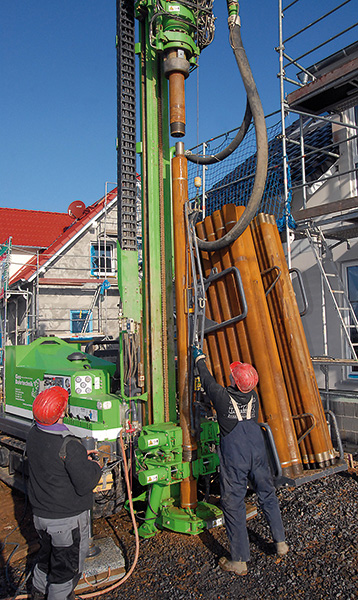

Ablauf 06

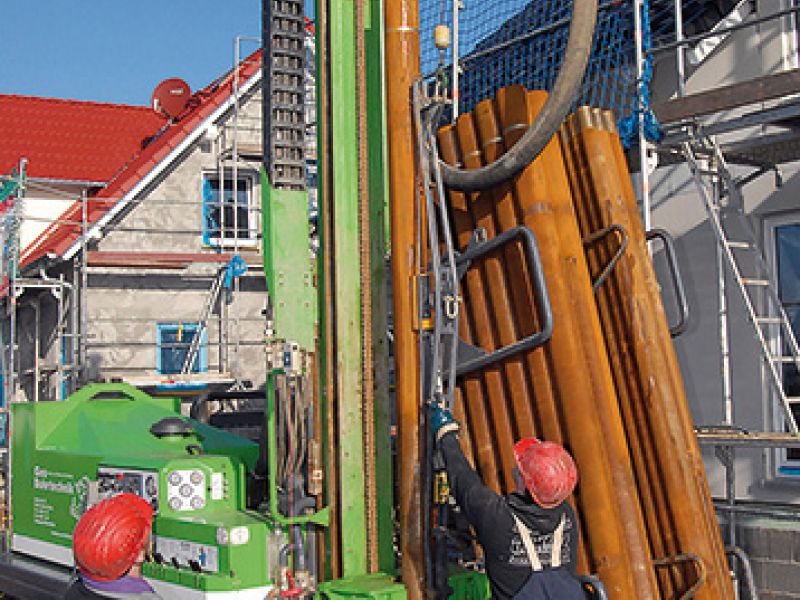

Alle drei Meter wird das Bohrgestänge verlängert – bis zur benötigten Tiefe.

Ablauf 07

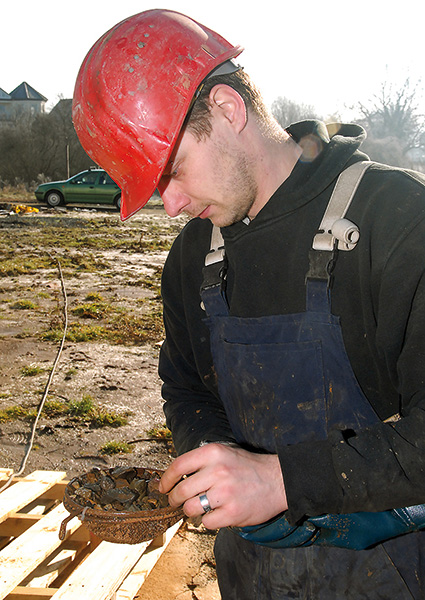

Während des Bohrvorgangs wird der Untergrund mittels Proben-Entnahme kontinuierlich analysiert.

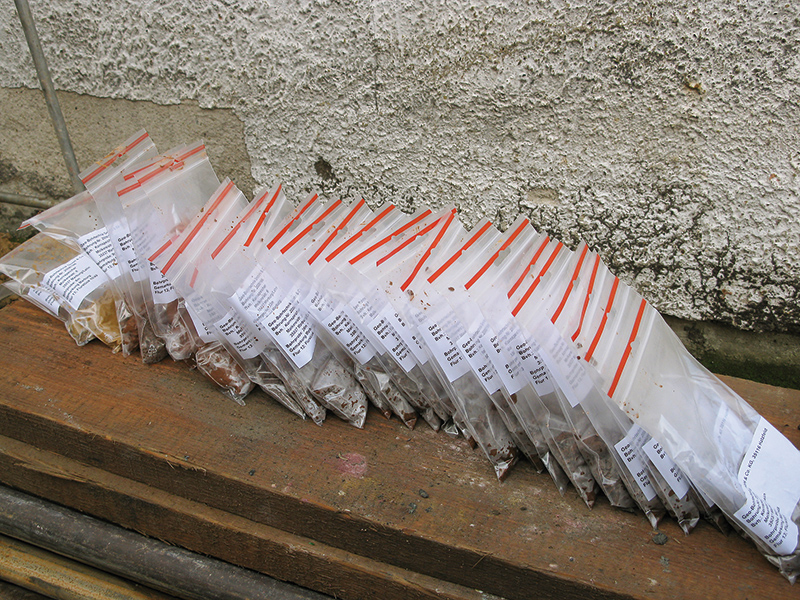

Ablauf 08

Anhand der Proben, die archiviert werden, wird ein Schichtenprofil erstellt, das sowohl den aufsichtführenden Behörden als auch dem Bauherren zur Verfügung gestellt wird.

Ablauf 09

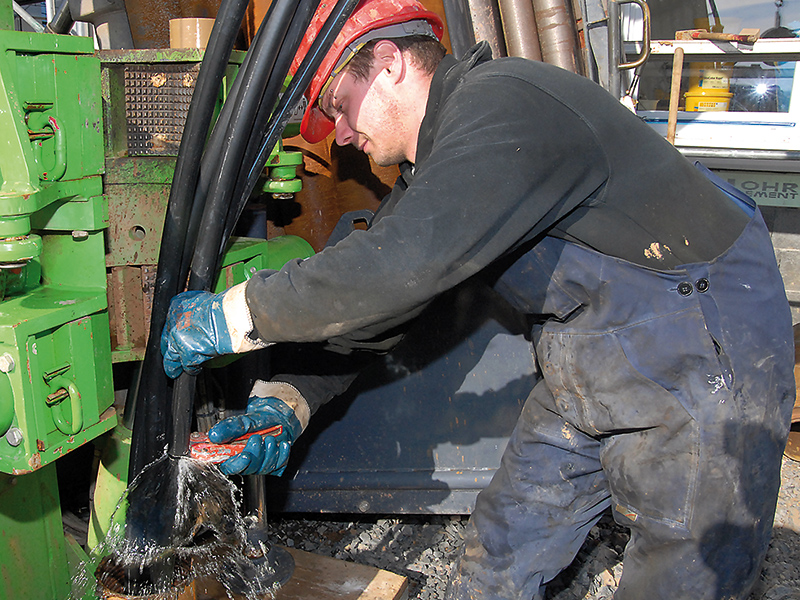

Nach dem Einbringen der Sonde in das Bohrloch wird die Sonde abgelängt und mit Sole befüllt.

Ablauf 10

Das Bohrloch mit der Sonde ist kaum größer als eine CD und nach der Anbindung nicht mehr zu sehen.

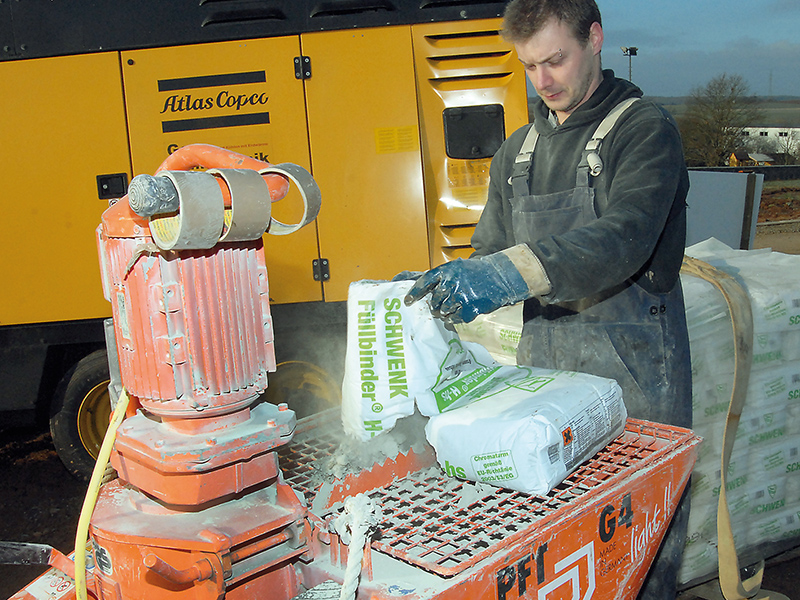

Ablauf 11

Zum Verfüllen des „Ringraums“, also des Bohrlochs, kommen nur zertifizierte Materialien zum Einsatz. Verfüllt wird von unten nach oben, um einen optimalen Wärmeschluss zu gewährleisten.

Ablauf 12

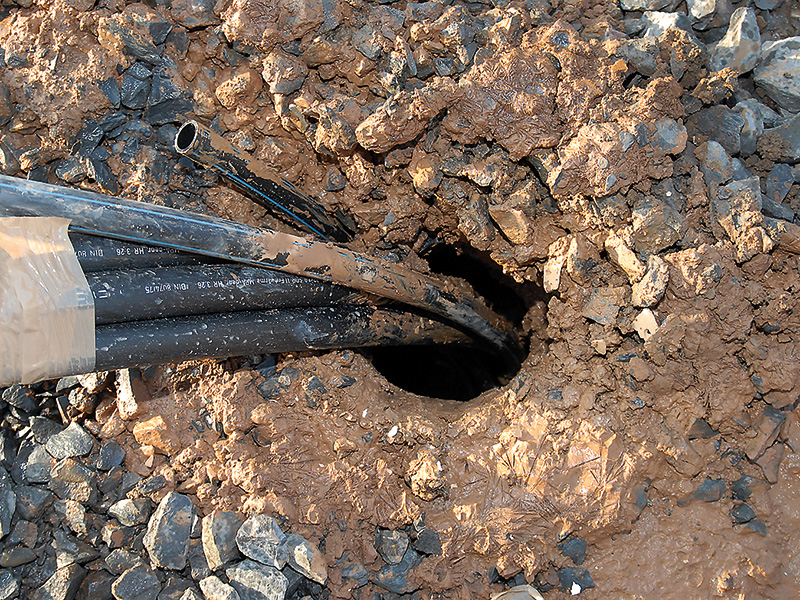

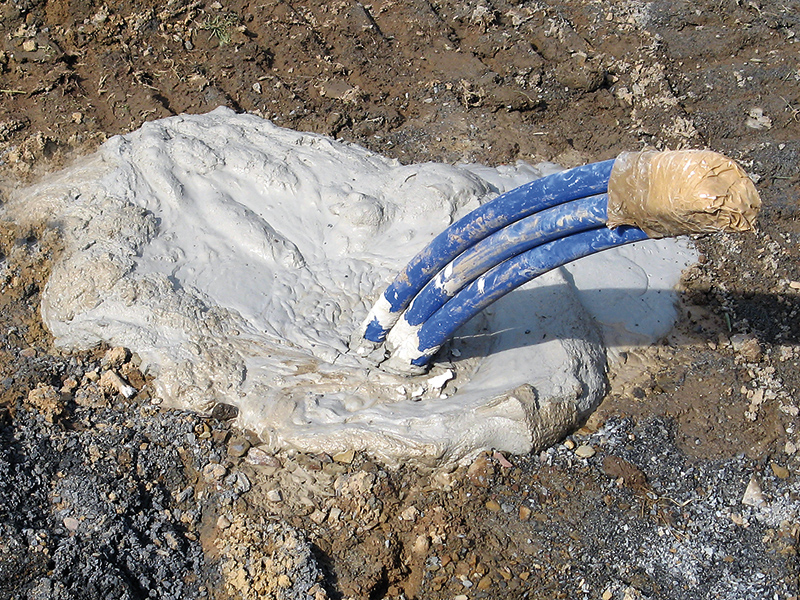

Nach dem Verfüllen ragt das Sondenbündel aus dem Bohrloch.

Ablauf 13

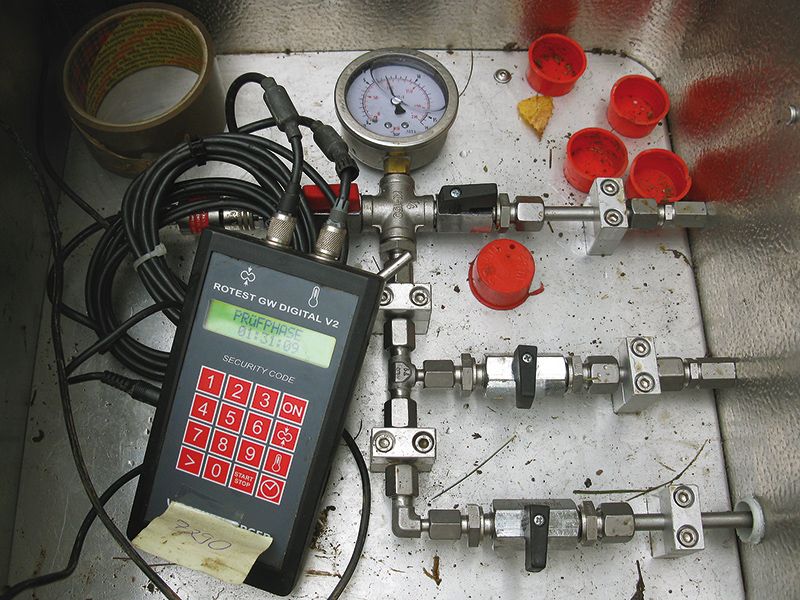

Die befüllte Sondenleitung wird einer Druckprobe unterzogen. Der Druckprüfungsvorgang wird digital erfasst und dokumentiert.

Ablauf 14

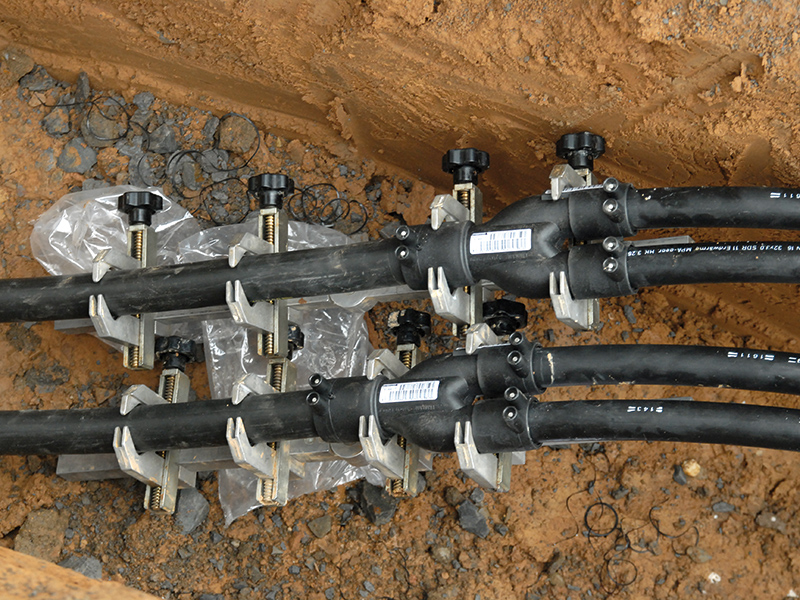

Mittels „Hosenstücken“ wird die Sondenleitung zu zwei Leitungen zusammengeführt. Der Schweißvorgang wird digital überwacht.

Ablauf 15

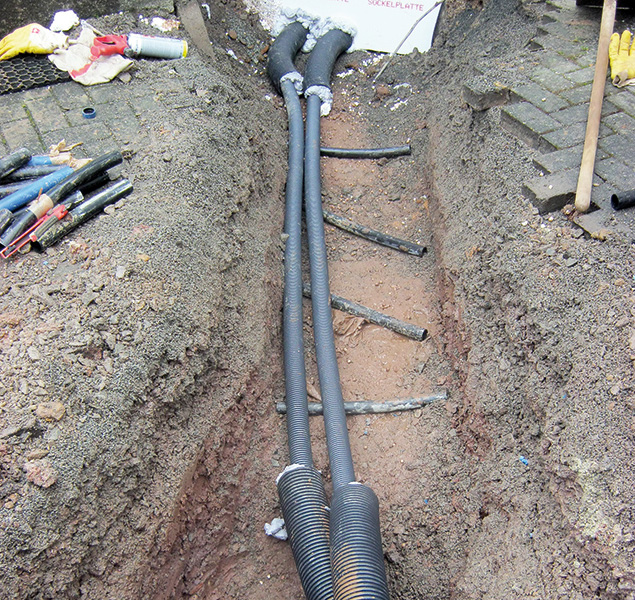

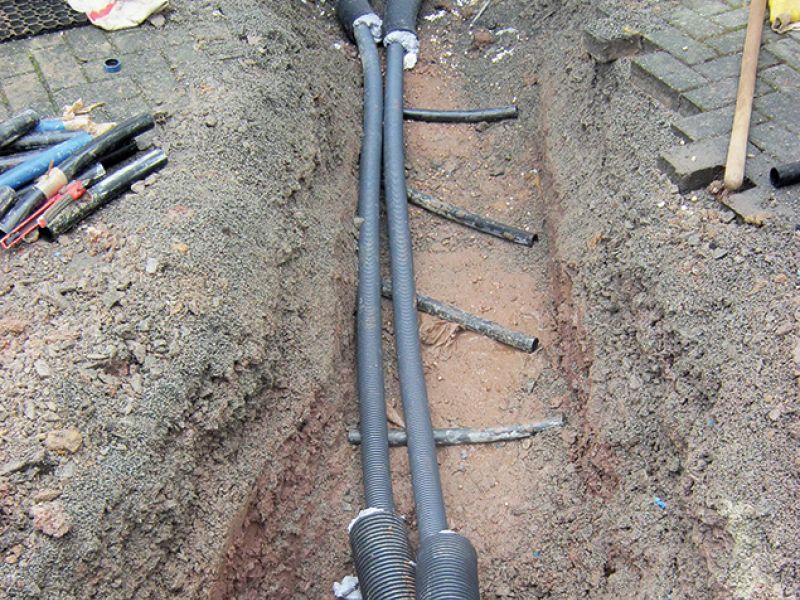

Bei einer Erdwärmesonde wird die Vor- und Rücklaufleitung direkt in das Gebäude geführt.

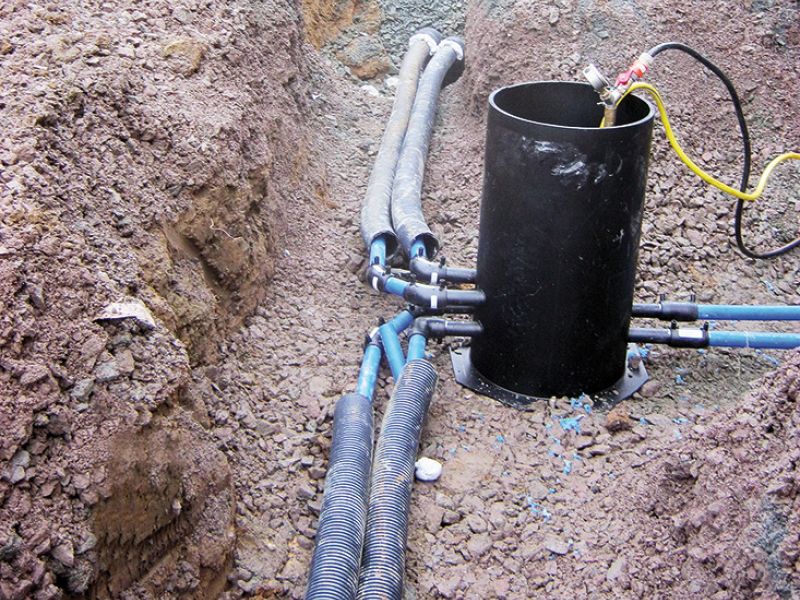

Ablauf 16

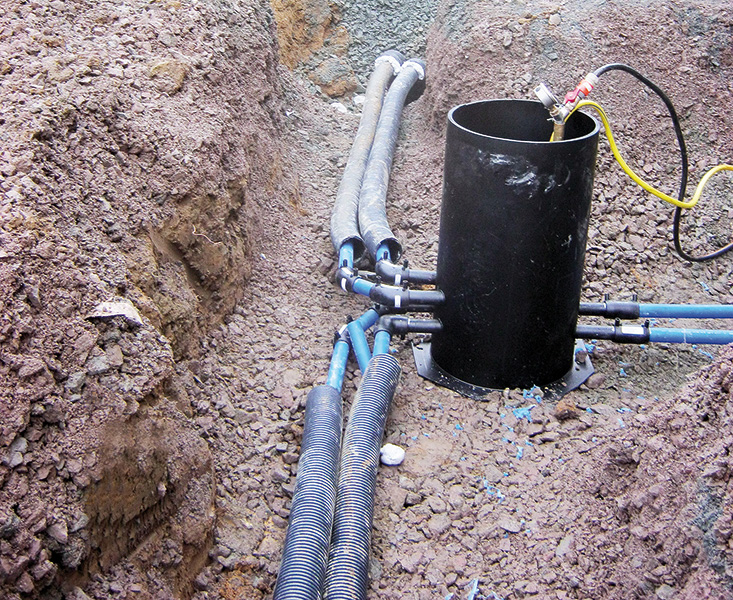

Bei größeren Anlagen kommen Bodenverteiler zum Einsatz, in der die Sondenleitungen zusammengefasst werden.

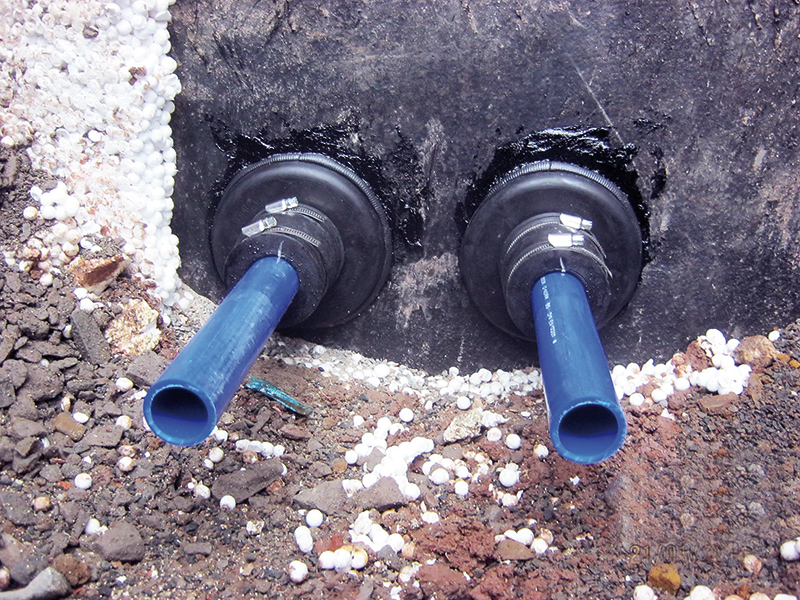

Ablauf 17

Für die Gebäudeeinführung verwenden wir ein spezielles Futterrohr mit Dichtmanschette, um eine dauerhafte Abdichtung zu gewährleisten.
